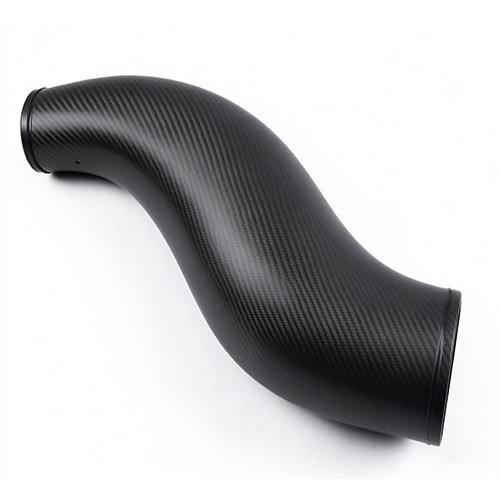

碳纤维弯管
产品优势
一体成型碳纤维弯管，轻量高刚、耐蚀耐温、无拼接薄弱点。
材质：T700碳纤维+环氧
规格：Φ6–200mm｜壁厚0.5–5mm｜角度15°–180°
工艺：预浸料缠绕/模压一体固化
特点：减重50%+｜高弯曲刚度｜抗疲劳｜可集成法兰
应用：汽车进气、无人机结构、工业管路、机器人臂、航天附件
支持来图来样定制，STP/DWG 直接对接
一、产品概述
碳纤维弯管采用高性能碳纤维预浸料，通过缠绕、模压或热压罐一体成型工艺制造，替代传统金属弯头与拼接式碳管。产品在无拼接、无断纤的结构下实现高弯曲刚度与轻量化，比同规格铝合金件减重约50%–70%，同时具备耐腐蚀、抗疲劳、低蠕变、热尺寸稳定等特性，适用于空间受限、载荷复杂、对重量敏感的结构与管路系统。
二、工艺结构
一体成型：预浸料按载荷方向铺层（0°轴向 + ±45°抗扭 + 90°环向），芯模缠绕后控温固化，弯区不断纤、无胶接薄弱点。
铺层设计：按受力仿真调整角度与层数，弯区局部补强，抑制层间剪切与回弹变形。
成型方式：小批多规格用缠绕+热压固化；带法兰/异形用模压；高一致性批量用匹配模具。
后处理：CNC精切端面、沉孔、镶金属嵌件、气密/水压测试（管路件选配）。
三、应用场景
汽车/赛车：中冷进气、涡轮管路、冷却系统、排气弯管
无人机/机器人：机臂转角、传动套管、多轴结构连杆
工业设备：气路/液路耐腐蚀弯管、自动化机械臂、辊轴支架
航空航天：燃油/液压/环控系统轻量化管路
医疗与科研：精密仪器支架、光学平台框架、洁净环境流体管
海洋与新能源：海水取样管、风电与储能设备结构弯件
